变压器鹅卵石,符合国家的各项标准

变压器鹅卵石,符合国家的各项标准

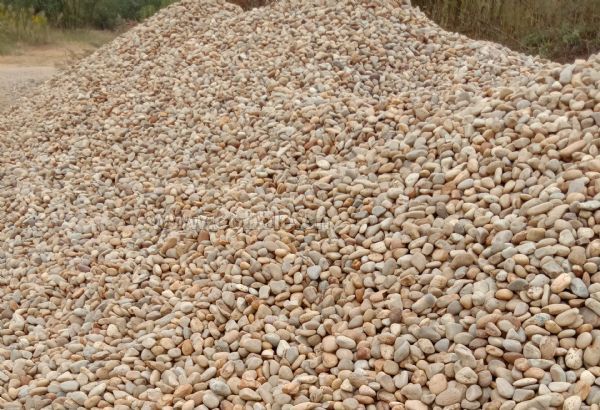

变压器鹅卵石又叫变压器垫层鹅卵石、或变压器池鹅卵石,名称来源于卵石的作用,它存放在大型油浸式变压器下的储油池内。

国家规定:
《电力设备典型消防规程》DL5027-1993中7.3.4规定变压器鹅卵石的直径为50-80mm。
《3-110KV高压配电装置设计规范》(GB 50060-2008)
屋外单台电气设备的油量在1000kg以上时,应设置贮油或挡油设施。当设置有容纳20%油量的贮油或挡油设施时,应设置将油排到安全处所的设施,且不应引起污染危害。
当不能满足上述要求时,应设置能容纳100%油量的贮油或挡油设施。贮油和挡油设施应大于设备外廓每边各1000mm,四周应高出地面100mm。贮油设施内应铺设卵石层,卵石层厚度不应小于250mm,卵石直径为50-80mm。
当设置有油水分离措施的总事故贮油池时,贮油池容量宜按最大一个油箱容量的60%确定
作用:
建设部颁布标准规定:大型油浸式变压器下部应设有储油池,面积要稍大于变压器所占平面,深度1M左右,铺设直径10CM左右的鹅卵石,主要目的就是吸收变压器漏油。
存在原因:
1、变压器下这个部位我们通常称为卸油池或卸油坑(或者类似的叫法),通往事故油坑或事故油池。
2、发生事故时,如喷油或爆炸,变压器的油会卸到卸油坑内,然后流往事故油池。
3、池内有的做隔栅,也有的不做隔栅。做隔栅的,鹅卵石就放置在隔栅上面;不做隔栅的,鹅卵石就放置在卸油坑内。做不做隔栅,跟变压器型式、容量、电压等级有关,这方面有规定。
4、放置鹅卵石,便于卸油是一个原因,此外,绝缘、便于检修、运行人员检查、工作也是一个原因。防止变压器着火时油泄至地面时仍然燃烧,也不会堵塞泄油坑底部的排油(水)孔。泄油时还起冷却油温的作用,以防油燃烧
